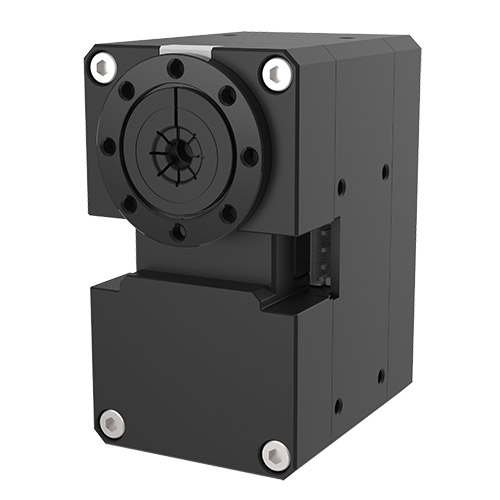

    DYNAMIXEL XM540-W270-R

    12.0V / 10.6Nm / 30.00rpm / Coreless / Metal Gear / 485

    21.000.000 ₫

    Thông tin sản phẩm

    Bộ truyền động XM540-W270-R là sự bổ sung mới nhất cho dòng servo Dynamixel X ngày càng mở rộng. Nó có tỷ số truyền 272.5:1 và có thể tạo ra mô-men xoắn khởi động 106 kg.cm (10.6 N.m). Nó xử lý điện áp cung cấp trong khoảng từ 11.1 đến 14.8V và được trang bị giao diện bus đa điểm RS-485. (Xin lưu ý rằng nếu bạn đang tìm kiếm một servo Dynamixel có giao diện TTL, bạn sẽ muốn một mẫu có số sê-ri kết thúc bằng chữ T.)

    Servomoteur Dynamixel XM540-W270-R

    Một đại diện xứng đáng của dòng Dynamixel X

    Giống như tất cả các bộ truyền động trong dòng Dynamixel X đã được Robotis phát hành trước đây, servo XM540-W270-R bao gồm nhiều tính năng có giá trị cho những người đam mê robot và các nhà nghiên cứu hoặc giáo viên:

    • Phản hồi toàn diện: vị trí, tốc độ, nhiệt độ, điện áp đầu vào, v.v.;

    • Nhiều tùy chọn điều khiển: mô-men xoắn, PWM, mô-men xoắn dựa trên dòng điện, vận tốc, v.v.;

    • Tiết kiệm năng lượng thực sự so với các phiên bản trước;

    • Bộ mã hóa tuyệt đối không tiếp xúc cung cấp chế độ điều khiển 360°;

    • Vỏ nhôm nhỏ gọn hơn giúp tản nhiệt tốt hơn;

    • Nhiều tùy chọn đi dây và một nắp ở phía sau vỏ để giảm thiểu lực căng cáp.

    Thông số kỹ thuật

    • Tên Model: XM540-W270-R

    • Dòng sản phẩm: DYNAMIXEL X

    • MCU: ARM Cortex-M3 (72 [Mhz], 32 [bit])

    • Điện áp đầu vào:

      • Tối thiểu [V]: 10.0

      • Khuyến nghị [V]: 12.0

      • Tối đa [V]: 14.8

    • Đặc tính hiệu suất:

      • Điện áp [V]: 12.0

      • Mô-men xoắn hãm [N·m]: 10.60

      • Dòng điện hãm [A]: 4.4

      • Tốc độ không tải [vòng/phút]: 30.0

      • Dòng điện không tải [A]: 0.07

    • Hoạt động liên tục:

      • Điện áp [V]: –

      • Mô-men xoắn [N·m]: –

      • Tốc độ [vòng/phút]: –

      • Dòng điện [A]: –

    • Độ phân giải:

      • Độ phân giải [độ/xung]: 0.0879000000

      • Số bước [xung/vòng]: 4,096

      • Góc [độ]: 360

    • Cảm biến vị trí: Bộ mã hóa tuyệt đối không tiếp xúc (12 [bit], 360 [độ])

      • Nhà sản xuất: ams(www.ams.com), Mã sản phẩm: AS5045

    • Nhiệt độ hoạt động:

      • Tối thiểu [°C]: -5

      • Tối đa [°C]: 80

    • Động cơ: Không lõi

    • Tốc độ Baud:

      • Tối thiểu [bps]: 9,600

      • Tối đa [bps]: 4,500,000

    • Thuật toán điều khiển: PID

    • Loại bánh răng: Bánh răng trụ thẳng

    • Vật liệu bánh răng: Kim loại

    • Vật liệu vỏ: Kim loại (Mặt trước, Giữa) Nhựa kỹ thuật (Mặt sau)

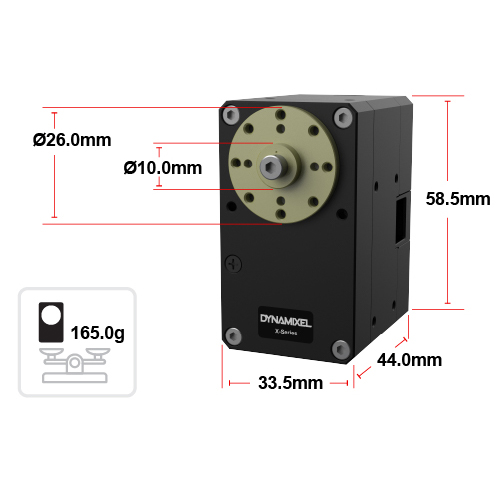

    • Kích thước (R x C x S) [mm]: 33.5 x 58.5 x 44

    • Kích thước (R x C x S) [inch]: 1.32 x 2.30 x 1.73

    • Trọng lượng [g]: 165.00

    • Trọng lượng [oz]: 5.82

    • Tỷ số truyền: 272.5 : 1

    • Độ rơ [phút cung]: –

    • Độ rơ [độ]: –

    • Tín hiệu lệnh: Gói kỹ thuật số

    • Loại giao thức: Giao tiếp nối tiếp không đồng bộ bán song công (8bit, 1 stop, không Parity)

    • Liên kết (Vật lý): Bus đa điểm RS-485

    • ID: 0 ~ 252

    • Phản hồi: Vị trí, Vận tốc, Dòng điện, Dấu thời gian thực, Quỹ đạo, Nhiệt độ, Điện áp, Cổng ngoài, v.v.

    • Phiên bản giao thức:

      • Giao thức 1.0

      • Giao thức 2.0 (Mặc định)

    • Chế độ hoạt động / Góc:

      • Chế độ điều khiển dòng điện: Quay vô tận

      • Chế độ điều khiển vận tốc: Quay vô tận

      • Chế độ điều khiển vị trí: 360 [độ]

      • Chế độ điều khiển vị trí mở rộng: ±256 [vòng]

      • Chế độ điều khiển vị trí dựa trên dòng điện: ±256 [vòng]

      • Chế độ điều khiển PWM: Quay vô tận

    • Công suất đầu ra [W]: –

    • Dòng điện chờ [mA]: 40

    Các thành phần trong gói sản phẩm

    Mục Số lượng Mô tả
    XM540-W270-R 1 DYNAMIXEL
    HN13-N101 1 Khớp nối/sừng tiêu chuẩn cho các mẫu X540
    Vòng đệm chịu lực (cho Lắp ráp Khớp nối/sừng) 1 Ngăn ma sát giữa khớp nối/sừng và vỏ
    Cáp Robot-X4P 180mm 1 Cáp RS485 4 chân (JST-JST)
    Cáp Robot-X4P (Chuyển đổi) 180mm 1 Cáp RS485 4 chân (MOLEX-JST)
    Cáp Robot-3P-Đồng bộ 160mm 1 Cáp cho Khớp nối Kép
    Bu lông lục giác WB M2.5×5 16 Dùng để lắp ráp khung (lỗ bên cạnh)
    Bu lông lục giác WB M2.5×4 10 Dùng để lắp ráp khớp nối/sừng & khung
    Bu lông lục giác WB M3x8 1 Dùng để lắp ráp khớp nối/sừng
    Vòng đệm 8 Dùng để lắp ráp khung
    Bản vẽ kỹ thuật

    Tải bản vẽ

    Sản phẩm tương thích

    Thận trọng

    Lắp ráp cáp DYNAMIXEL-X Series qua vỏ rỗng

    1. Sắp xếp gọn gàng dây cáp bị rối trước khi lắp vỏ sau.

    2. Không lắp vỏ sau khi cáp bị rối. Cáp bị rối có thể bị vỏ máy ép bẹp và gây ra lỗi giao tiếp.

    3. Nếu bạn sử dụng hai dây cáp luồn qua vỏ rỗng, các dây cáp sẽ bị hỏng.

    4. Chỉ sử dụng một dây cáp luồn qua vỏ rỗng.

    Dòng DYNAMIXEL-X đã áp dụng đầu nối JST mạ vàng mới để giao tiếp an toàn và đáng tin cậy.

    • Đầu nối được sử dụng cho DYNAMIXEL trước đây là Molex.

    • Để điều khiển bộ truyền động DYNAMIXEL-X Series qua OpenCM hoặc USB2Dynamixel, vui lòng sử dụng Cáp chuyển đổi JST-Molex đi kèm trong gói sản phẩm.

    • Tuy nhiên, cáp chuyển đổi Molex-JST KHÔNG được bao gồm trong mẫu XL430.

    • Vui lòng mua cáp chuyển đổi khi sử dụng bộ điều khiển và giao diện hỗ trợ đầu nối JST.
